布袋除尘器风量怎么计算？过滤面积和管道风速怎么定

先说结论

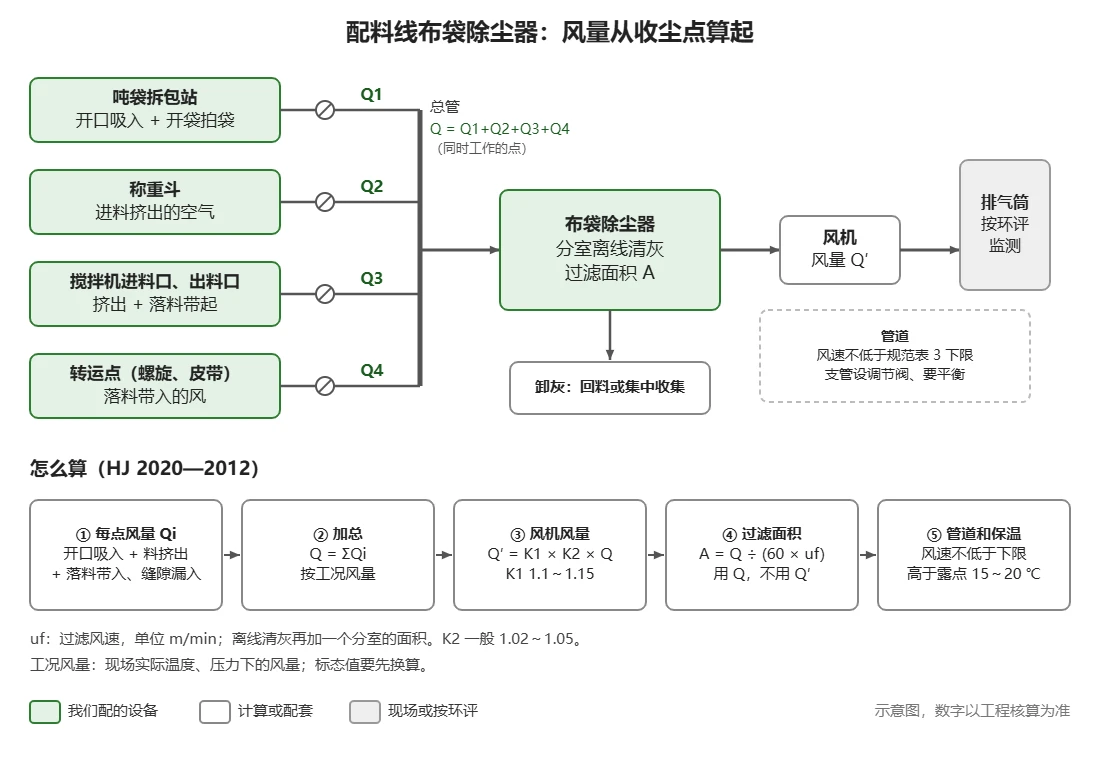

布袋除尘器的风量，顺序是这样算的：

1. 先数收尘点：拆包口、称重斗、搅拌机进出料口、转运点……每一处要抽多少风，逐个定；
2. 加起来：同时工作的点相加，得到管网总排风量 Q；
3. 乘漏风系数：得到风机要选的风量 Q′；
4. 再算过滤面积：过滤面积 = 处理风量 ÷（60 × 过滤风速），用的是第 2 步的 Q，不乘漏风系数；再定滤袋条数；
5. 然后定管道：按管道风速定管径，按气体温度、湿度定保温。

网上常见的「风量 = 过滤面积 × 过滤风速 × 60」，式子本身没错，和第 4 步是同一个式子，只是方向反了：它是拿一台现成的除尘器，反算它能过多少风；您的车间要多少风，由收尘点决定。

另一个容易错的地方是单位：过滤风速用 m/min（米每分钟），管道风速用 m/s（米每秒），1 m/s = 60 m/min，别混。

本文讲的是配料混合线上常温粉尘的定点收尘（拆包、称量、输送、搅拌）；炉窑、焚烧这类高温烟气的除尘系统，本文不讲。

一、规范怎么说

现行的 HJ 2020—2012《袋式除尘工程通用技术规范》（2013 年 1 月 1 日起实施），每一步都有条款可依：

哪一步	规范原意	条款
收尘罩	产生粉尘的设备和部位，优先用密闭罩，并保持一定负压	6.2.2
每处排风量	按「防止粉尘扩散到环境空间」的原则确定，是工况风量；数值可以由生产设备提供，实测或模拟试验，工程类比和经验数据，或者按设计手册理论计算	6.2.7
风量口径	排风量、除尘器处理风量、引风机风量，都按工况风量	4.2.5
漏风	除尘器漏风率小于 3%；算过滤面积时不考虑系统漏风	6.6.10、6.6.9
风机风量	Q′ = K1 × K2 × Q；除尘系统 K1 取 1.1～1.15，K2 按设备样本取、一般 1.02～1.05	6.10.8
过滤面积	A = Q ÷（60 × 过滤风速）；离线清灰的，还要加上离线那一个过滤单元的面积	6.6.16
过滤风速	按粉尘特性、清灰方式和排放浓度综合定，按工程经验和同类项目取；粉尘浓度高、磨琢性（磨损性）大的，贵重粉体回收的，宜取低一些	6.6.18
清灰方式	机械性粉尘宜在线清灰；超细粉尘、黏性大的粉尘可以离线清灰	6.6.5
管道风速	太高磨管道，太低积灰；风速下限按 GB 50019 和规范表 3 取	6.4.4
结露	管道和除尘器的工作温度，应高于气体露点 15～20 ℃；湿度高的要保温，必要时灰斗加热	6.6.3

「工况风量」指的是现场实际温度、压力下的风量；环评、监测报告里的风量多是「标态」（0 ℃、一个标准大气压）下的值，两者不一样，第三节说怎么换。

规范没有给「过滤风速取多少」的统一数，也没有给每种收尘罩的罩口风速。这两个数要按粉尘性质、设备结构和同类项目定。

二、先算每个收尘点要多少风

配料线上一个收尘点的风量，主要由这几股风组成：

• 开口吸进来的风：拆包仓的门缝、袋口，人要操作、留着开口的地方。开口处要有足够的风速往里吸，粉才不往外冒。
  这一股（m³/h）= 3600 × 开口面积（m²）× 开口处平均风速（m/s）
• 料挤出来的风：称重斗、缓冲仓、搅拌机这些密闭设备，进多少体积的料，就挤出多少体积的空气。
  这一股（m³/h）≈ 每次进料的堆积体积（m³）× 3600 ÷ 进料时间（s）
• 落料带进去的风、缝隙漏进去的风：料从高处落下来会带下去一股风，落差越大、料越细，带的越多；设备的缝隙也会漏风。这两股要另外加，按设计手册或设备厂家的经验定。

收尘点	粉从哪来	怎么收
吨袋拆包仓	开袋、拍袋时仓里的空气往外推	拆包仓密闭，背后装背负式收尘，或接管到布袋除尘器
称重斗、缓冲仓	进料时空气被挤出来	顶盖上设收尘口，避开料流；称重斗的收尘口用软连接
搅拌机进料口	几种料同时放进来，空气被挤出、粉往上翻	搅拌机顶盖上设收尘口，避开料流
搅拌机出料口	卸料时落差带起粉尘	出料口密闭，接收尘口
转运点	螺旋、皮带的落料点	每个落料点单独接收尘口

开口处平均风速取多少，按粉的细度、轻重和开口形式，参照设计手册和同类设备的经验定；设备厂家能直接给出排风量的，用厂家给的数（规范 6.2.7 列的来源里就有「生产设备提供」）。能密闭的地方尽量密闭，开口越小，要的风越少。

收尘口的位置也要注意：规范第 6.2.3 条提出，排风口不宜靠近操作孔、观察孔、出料口这类敞开的孔洞，免得吸进大量空气或物料。收尘口贴着料流开，抽走的就不只是灰，还有料。

称重斗上的收尘管如果硬连，会别住秤斗，读数就不准；除尘开着时的气流也会让读数不稳。怎么查，见问答「配料秤称重不准，有哪些原因、怎么排查？」。

三、加起来，乘漏风系数

• 管网总排风量 Q = 同时工作的各收尘点风量相加（按风机入口处的工况算）。规范第 6.4.18 条提出：吸尘点支管宜设手动调节阀；间歇运行的干管，应设风量自动调节阀，并和生产设备联锁。按这个思路，一段干管上的设备不同时工作、阀门和设备联锁关掉的，可以只算同时开的；没装阀门的，全部算上。关着的阀也会漏一点风，要留点余量。
• 风机风量 Q′ = K1 × K2 × Q，除尘系统 K1 取 1.1～1.15，K2 一般 1.02～1.05（第 6.10.8 条）。
• 工况和标态换算：收尘点风量本来就按现场实际温度、压力定。手上的数如果是标态值（环评、监测报告里常见），要换成工况：
  工况风量 = 标态风量 ×（273 + t）÷ 273 × 101.3 ÷ 当地大气压（kPa），t 是气体温度（℃）。
  比如 30 ℃ 时，温度这一项就大出约 11%；海拔 1000 m 左右，压力这一项还要再大一成多。换算不做，除尘器容易选小。

四、过滤面积和滤袋条数

• 过滤面积 A（m²）= Q ÷（60 × 过滤风速 uf），uf 单位 m/min。这里的 Q 是除尘器进口的处理风量，用上一节的 Q，不乘漏风系数（第 6.6.9 条），不是风机风量 Q′。反吹风类除尘器，还要算上反吹风量。
• 离线清灰的：清灰时有一个分室停下来不过滤，总面积要再加上这一个分室的面积。
• 滤袋条数 n = A ÷（π × 滤袋外径 D × 滤袋长度 L），向上取整，再按分室数排齐。

过滤风速取高了，除尘器买得小，但阻力大、清灰频繁、滤袋寿命短；取低了，除尘器大、贵。细粉、轻粉、吸潮发黏的粉，浓度高、磨损大的粉，要取低一些。

清灰方式也按粉尘定：规范第 6.6.5 条提出，机械性粉尘宜在线清灰，超细粉尘、黏性大的粉尘可以离线清灰。离线清灰要多算一个分室的面积，同时运行中能逐室换袋。

五、管道风速和管径

• 管径 d（m）= √[4 × 风量（m³/h）÷（3600 × π × 管道风速 v）]。取不大于计算值的标准管径，再回算实际风速，不能低于下表的下限。
• 收尘点到除尘器的输送管，风速下限按 HJ 2020—2012 表 3（单位 m/s）：

粉尘	垂直管	水平管
水泥粉尘	8～12	18～20
干微尘	8	10
轻矿物粉尘	12	14
重矿物粉尘	14	16
粉状的粘土和砂	11	13
煤灰	10	12

• 规范第 6.6.21 条建议的 12～14 m/s，是除尘器本体进风、出风总管和支管的风速，不是收尘点到除尘器的输送管；输送管按上表的下限取。
• 各支管要平衡：并联管段的压力损失差值不超过 10%，超了就调管径或加阻力调节装置（第 6.5.6 条）。不平衡的话，离风机近的点抽得多，远的点抽得少、收不住。
• 易积灰的地方要设清灰设施和检查孔（第 6.4.9 条）。管路尽量短、少弯。
• 风机全压：管网阻力乘 1.1～1.15（定速风机；变频风机取 1.0），加上除尘器末期阻力，再乘 1.05～1.08（第 6.10.9 条）；除尘器末期阻力一般由设备厂家提供。

六、一个算例

下面的数字都是假设的，只演示算法，不是推荐值。一条配料线：1 个吨袋拆包站、2 个称重斗、1 台搅拌机（进料口、出料口）、2 个转运点，粉料是水泥一类的干粉，常温，全部同时工作。

收尘点	假设风量（m³/h）	怎么来的
拆包仓	1440	开口 0.4 m² × 1.0 m/s × 3600
称重斗 × 2	600	假设每个 300，含进料挤出、落料带入、缝隙漏入的风
搅拌机进料口、出料口	1200	假设 800 + 400，同上
转运点 × 2	800	假设每个 400，同上
合计 Q	4040

• 风机风量：4040 × 1.15 × 1.05 ≈ 4880 m³/h；
• 过滤面积：假设过滤风速 1.0 m/min，A = 4040 ÷（60 × 1.0）≈ 67.3 m²（用 Q，不用 Q′）；
• 这里按分 4 室离线清灰演示怎么加面积（按规范 6.6.5，机械性粉尘宜在线清灰，实际按粉尘定）：滤袋外径 0.13 m、长 3 m，每条约 1.23 m²；每室 19 条，共 76 条、约 93 m²；一室清灰时，其余 3 室约 70 m²，够 67.3 m²；
• 搅拌机进料口那根支管：800 m³/h，水平管按 18 m/s，算出管径约 0.125 m；取 125 mm 的管，实际风速约 18.1 m/s，不低于表 3 的下限。

换一种粉、换一套设备，风量就变，不能拿这个例子直接选型。

七、我们怎么配，项目和不做的

• 定点收尘：在拆包仓、称重斗、搅拌机进料口和出料口、转运点这几处就地收，不等粉飘满车间再抽。见除尘器。
• 背负式收尘：装在吨袋拆包站的拆包仓背后，收下的粉直接回缓冲仓。
• 布袋除尘器：分室离线清灰，长滤袋，弹簧涨紧袋口；PLC 自动清灰、卸灰，温度控制和超温报警；运行中能分室换袋。
• 接仓顶除尘：现场已有料仓的，收尘管道可以集中接到仓顶除尘器，要看粉尘点和现有系统情况。
• 混合机除尘：进料口、出料口两处收尘，可以单独配一台除尘器，也可以接车间已有的除尘系统。
• 项目：山东，除尘系统提升改造，2025 年，已交付；浙江，除尘器，2025 年，已发货；广东，除尘器，2025 年，制造中。
• 不做的：可燃粉尘没做过防爆评估的，不接。排放达不达标，以您的环评和监测为准；我们按设计风量和过滤要求供设备，不写排放保证。

八、发给我们这些

• 收尘点：一共几处、分别在哪；每处的开口尺寸，或者设备型号；哪些点同时工作。
• 粉：名称、细度、堆积密度；吸不吸潮、黏不黏；能不能回用；会不会燃。
• 气体：温度、湿度，冬天会不会结露；当地海拔。
• 现场：现有的除尘系统和风机；除尘器能放在哪，层高多少；管路大概怎么走。
• 排放：环评批复里的排放要求。

九、价格和交期怎么定

我们不在网上写价格。除尘器的价格主要看这几样：

• 风量和过滤面积；
• 滤袋材质：按粉尘、温度、湿度选；
• 清灰方式：在线还是分室离线；
• 收尘管道：点数和长度；
• 控制要求：就地控制，还是接 DCS。

资料发来，我们先出配置再报价；交期按配置和排产定，写进报价单。
